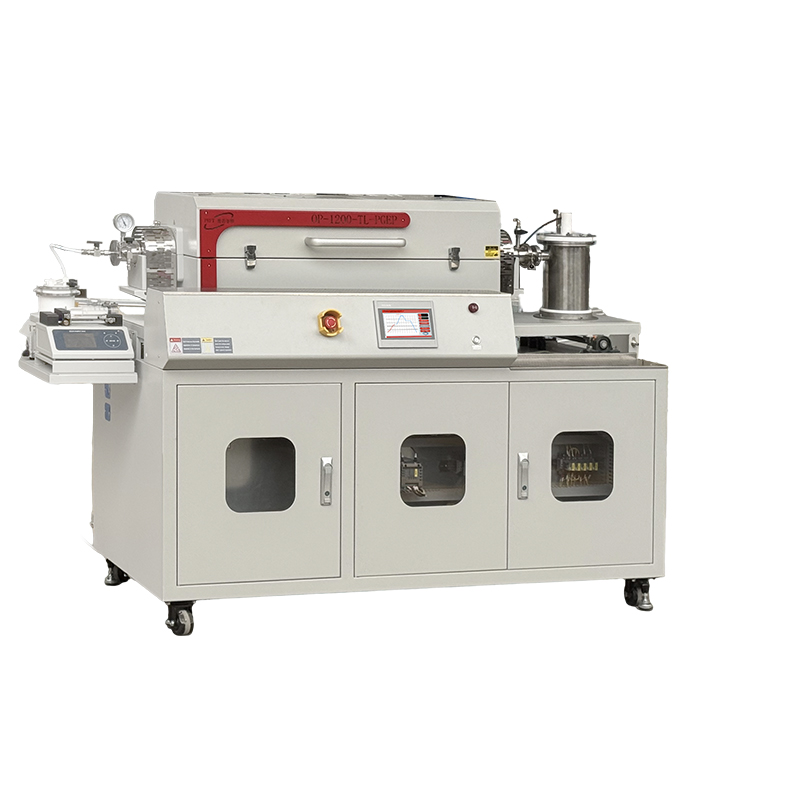

1200℃超声雾化热解静电收集系统OP-1200-TL-PGEP
OP-1200-TL-PGEP是一款多功能的超声雾化及静电收集管式炉系统，针对于合成各种纳米结构氧化物以及纳米材料的复合包覆工艺。此款仪器有三个主要模块组成：超声雾化装置、1200℃加长温区管式炉和静电收集装置组成。材料制作大概分为三个步骤：前驱体雾化、加热炉和纳米颗粒收集。此款系统是一款非常先进的合成系统，可控制器颗粒尺寸，形态，微纳米结构等，可广泛应用于纳米材料制备、电极材料包覆复合等方面。
技术资料
相关产品
管式炉 | · 电源：AC220V 50HZ · 功率：7.0KW · 极限温度：1200℃ · 连续工作温度：1100度，真空状态下：≤1000℃ · 推荐升温速率：≤10℃/min · 加热区长度：900mm（300+300+300） · 炉子最大倾斜角度：10° · 石英管尺寸：φ25或50*1400mm |
温控系统
| · 宇电30段智能控温仪，可设置存储20条工艺曲线 · PID方式调节温度 · 带有温度上限报警，断偶报警 · 控温精度:±1℃ · 热电偶：K型 |
法兰和接口 | 左端法兰： · 一个直接8mm的进液口通过聚氨酯软管与雾化装置相连； · 安装了一个机械压力表用于观察炉管内的压力，压力表范围-0.1-0.15MPa；一个φ6.35的卡套接头作为进气口使用， 并通过一个不锈钢针阀控制进气的通断。 右端法兰： · 一个KF系列的快接法兰与静电收集器相连接 |
雾化器 | · 雾化片厚度直径：1.2mm×φ20 · 频率：2.4MHz · 工作电压：24V/650mA ·液体罐标配为PTFE材质，并采用氟胶密封圈密封； • 可设置档雾化量，通过调节档位大小，控制雾化量的多少； • 可实现连续运行雾化和定时运行雾化两种功能。 |
注射泵 | · 线速度范围：6.1um-120mm/Min · 注射液体速度：3.9ul-76.5ml/min（按照60ml注射器计算） · 适用注射器类型：10ul-60ml · 控制精度：当＞30%满程时，控制误差≤±0.3% · 注射泵尺寸：260*203*131（mm） |
高压电源 | · 功率：30W · 电压：0-30KV ,正常工作电压≤15KV 电流：≤1mA · 电压电流指示：额定输出电压下精度为1% |
收料罐 | · 两个KF-25接口 · 一个高压电极接入端 · 一个外径φ12出气口 · 可观察罐子内部情况的石英观察窗口，窗口尺寸：φ35*3mm · 收集管放在升降平台上，可由升降平台带动收集罐的升降 · 正极和负极筒之间通过PTFE板连接，实现绝缘 · 收料筒最大容积700ml，有效容积150ml |
气体流量控制 | · 标配一个量程0.2-2L/min的浮子流量计控制气体的进气流量 · 可选配质子流量计系统，实现气体流量的精确控制。 |
真空系统(选配） | · 型号：VRD-8 · 电源：AC220V/50Hz · 功率：0.4KW · 极限真空度：5.0*10-1Pa（无负载） · 抽气速率：2.2L/s · 抽气口：KF25接口 |
外形尺寸 | 约2135*600*1480mm |
质保 | 一年质保期，终生维护 · 特别提示： 1、耗材部分如加热元件、炉管、样品坩埚等不包含在内 2、因使用腐蚀性气体和酸性气体造成的损害不在保修范围内 |
