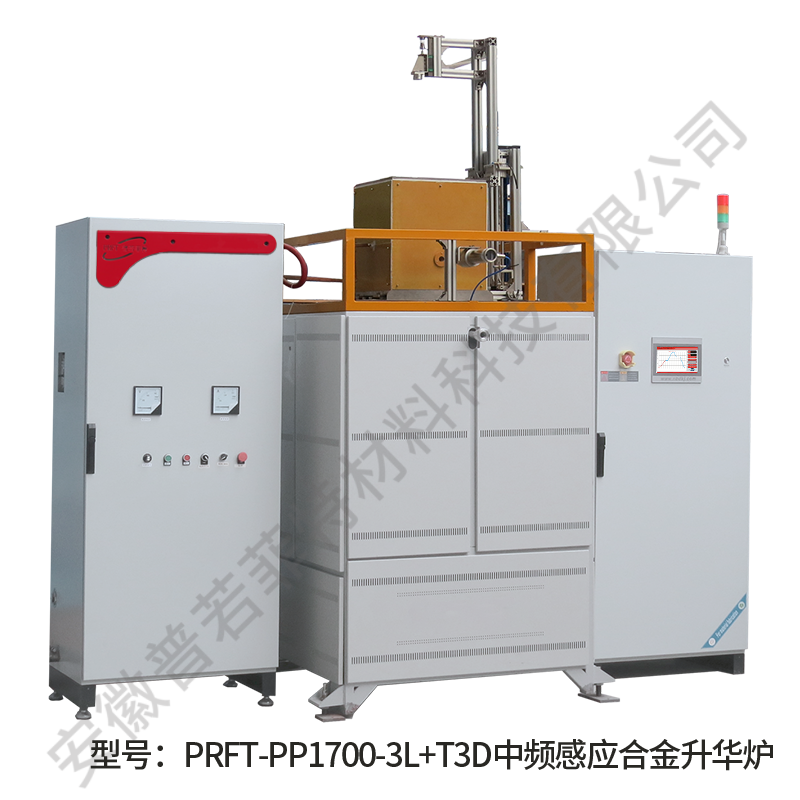

中频感应合金升华炉

400-878-2836

技术资料

相关产品

本设备由五大系统组成：感应加热系统、辅助保温系统、气体预热系统、冷却系统、主控系统。感应加热采用目前行业最先进的中频感应加热电源前级不可控全桥整流+IGBT（英飞凌）斩波控制技术，它的最大优点是无高次谐波干扰，对电网无污染；功率因数高，效率高，节能效果好；采用数字锁相技术，频率稳定度高。控制系统采用先进的PLC+触摸屏操控系统，加以完善的保护功能，使操作更加简单方便，系统更加稳定可靠。控制数学模型采用先进的PID自学习模糊控制，使控温精度保持在±1℃。

设备特点：

中频感应合金升华炉包含感应熔炼系统、辅助加热系统、气体预热系统三大加热系统，三套加热系统的控制都可以在主电控柜的触摸屏上进行控制，感应熔炼系统又配有一套电动升降系统，主要用于控制下料的开启和闭合，同时设置有压力传感器防止误操作引起设备的损坏，感应加热的测温采用的是双色红外测温仪进行测温，通过感应线圈加热石墨坩埚间接传递热量实现物料的熔炼，当物料熔化后，电动开启料杆上移实现下料，辅助加热系统采用的是电阻加热的方式，加热速度比较慢，因此需要实现升温到需要的温度进行等待，然后开启气体预热，最后才能开启料杆上移，让熔化的物料往下流，通过强力风刀打散物料，产生的气体有专门的冷却收集管道进行收集。

设备参数

设备型号：PRFT-PP1700-3L+T3D

电气规格：三相380V;50HZ

感应加热测温元件类型：双色红外测温仪（600℃-1800℃）

辅助加热测温元件类型：K型热电偶 Φ2-400mm

额定功率：额定功率：80KW（感应加热）+36KW（辅助加热）+20KW（气体预热）

感应加热最高温度：1650℃

石墨坩埚尺寸：Φ196*270mm

熔炼坩埚容积：3L锆石英坩埚

测温元件：K型热电偶

炉体尺寸：长1190×深1190×高2520mm

炉管材质；310S不锈钢
