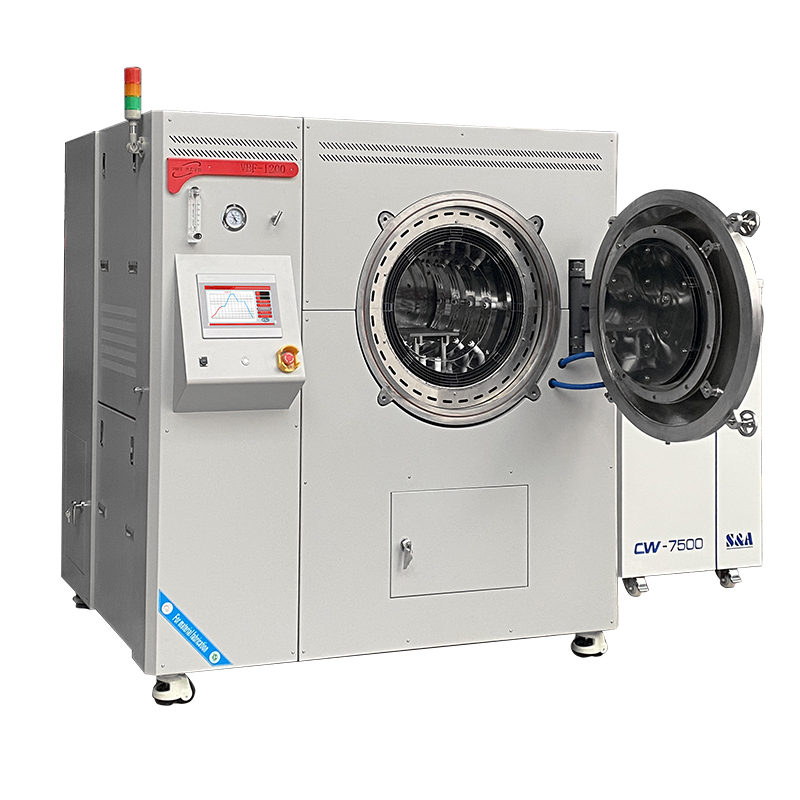

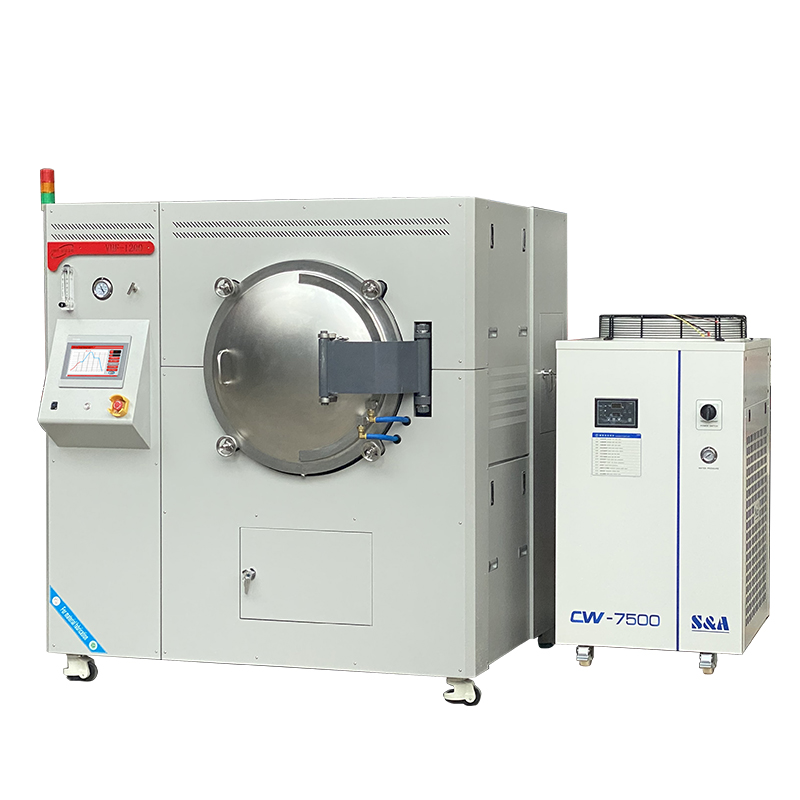

1200℃ 12L 冷壁真空钎焊炉 VBF-1200-X3
VBF-1200-X3真空钎焊炉通过抽真空的方式排除炉内空气，创造一个没有氧气和其他气体的环境，从而防止了焊接过程中材料的氧化，这对于一些对氧化特别敏感的材料（比如钛合金和铝合金）来说尤其重要。在这种环境下，使用比母材熔点低的填充金属（焊料）进行焊接，填充金属熔化后流入并填满两片金属之间的缝隙，冷却后形成牢固的连接。
技术资料
相关产品
工作原理 | 真空钎焊炉通过抽真空的方式排除炉内空气，创造一个没有氧气和其他气体的环境，从而防止了焊接过程中材料的氧化， 这对于一些对氧化特别敏感的材料（比如钛合金和铝合金）来说尤其重要。在这种环境下，使用比母材熔点低的填充金属 （焊料）进行焊接，填充金属熔化后流入并填满两片金属之间的缝隙，冷却后形成牢固的连接。 |
应用范围 | 真空钎焊炉广泛应用于电子、航空、汽车、工具制造等行业，适用于焊接那些难焊的金属和合金， 如铝合金、钛合金、高温合金、难熔合金及陶瓷等。 也可用于硬质合金刀具、钻探钻头等产品的高温烧结、热处理等工艺过程。 |
优势特点 | 由于是在无氧环境下操作，因此可以有效避免材料氧化，提高焊缝质量；同时，真空环境还有助于改善焊料的流动性， 使其更好地填充接合面，从而实现高强度和高气密性的焊接效果。此外，真空钎焊炉具备高真空、高温度、高稳定性等特点， 能够满足不同材料和工艺的需求。 |
工作尺寸 | 200*200*300mm |
加热元件 | 钼带 |
炉膛材料 | 304不锈钢板+钼板 |
最高温度 | ≤1200℃ |
升温速率 | 0-10℃/min |
测温元件 | S型热电偶 |
控制系统
| 由可编程序触摸屏温控表、电压及电流实时采集,指示灯,旋钮,按钮等组成，以实现供电、控制、报警保护功能。 可编程控制器可精确控制温度。全过程可自动进行，并备有手动操作系统。 采用 S 型热电偶,用于检测炉内温度。 真空测量采用数显复合真空计，集成到控制面板上。 具有超温、断水、断电安全保护功能，炉体上设有安全阀装置。 加热电源采用单相可控硅电源，低电压、大电流方式供电。 |
保护气氛 | 氩气或高纯氮气 |
直联泵 | 功率：2200W 电压：380V 抽速：90m3/h 极限真空：4Pa 进口尺寸：KF40 出口尺寸：KF40 |
分子泵 | 进气口:CF200 排气口：KF40 抽气速率：1400L/s 极限真空：5*10-6Pa 转速:24000r/min 冷却方式：水冷 |
复合真空计
| 工作电电压：220V 50~60HZ 电阻规阻值：约85 欧 自动保护（电离）>10Pa 电离规管测量范围：100~1.0*10-5Pa 电阻规管测量范围：105 ～10-1 pa |
整机极限真空 | 6.7*10-3Pa（空炉、冷态） |
电源电流 | 380V 50HZ |
加热功率 | 25KW |
水冷机 | 电源：AC380V 50HZ 功率：7.55kW 工作电流：16.6A 制冷量：51880Btu/h 水箱容量：40L 出入水口：Rp1" 水流速度：75L/min 扬程：44M |
