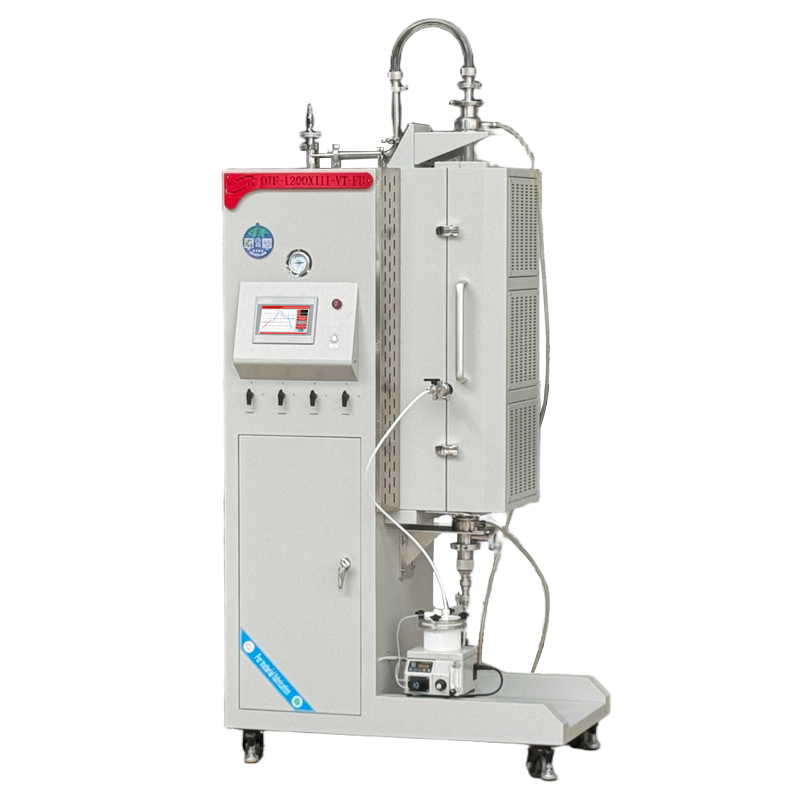

0P-1200-LT3-UAPF超声雾化热解收集流化床反应装置

高温炉参数

·电源：AC380V（可根据客户要求订制220V，大功率设备建议采用380V）

·功率：≤9KW

·最高温度：1200℃（＜1h）

·连续工作温度：1100℃

·加热元件：电阻丝

·推荐升温速率：≤10℃/min

·热电偶：K型

·加热区长度：900mm（三区独立控温）

·恒温区长度：约450mm（±5℃）

温控系统

·可预存15条温度曲线，避免不同的实验工艺重复设置带来的麻烦；

·嵌入式操作系统中文互换图形界面，7寸真彩触屏输入，智能式人机对话模式，实验过程更加直观，操作更加便捷；

·非线性温场温度修正；

·具有超温报警、断偶提示、漏电保护等功能。

炉管与法兰

·炉管材质：高纯石英管

·炉管尺寸：约φ100异形石英管，反应区设有雾化管接口

上端法兰

·安装了一个φ100转KF25的不锈钢快接法兰，（中心支架带过滤网，目数分别为40、100、150、200目）

·一个φ25的弯头石英管作为粉料收集管道使用，连接旋风分离器和过滤系统

下端法兰：

·一个φ100转KF50的不锈钢快接法兰密封连接物料石英管。

·导气石英管可以上下调节

·导气石英管底部连接进气管，用空气压缩机或钢瓶进气使实验颗粒悬浮起来。用浮子流量计控制进气流量大小

超声波雾化装置

·频率2.4MHz

·雾化罐体为360ml PTFE材质，并采用氟胶密封圈密封；

·罐盖上设有进气、出雾口、进液口，进气口通过聚四氟管与浮子流量计相连，出雾口通过管道连接到设备加热炉反应区，进液口与蠕动泵相连。

·可通过设定蠕动泵进液量、雾化器输出功率及载气量大小来控制雾化量，进液量范围：0.04-9ml/min，

· 控制精度：当＞30%满程时，控制误差≤±0.3%；

·雾化颗粒度：约5~10μm

旋风分离器和过滤器

·设备中包含两级旋风收集器，与设备的出气口连接，用于收集出料粉末。旋风收集器的收集效率约≥70%（用200目60g氧化铝粉末测试）

·收集器底部各安装了一个不锈钢收集罐

·收集器末端配置了一个粉尘过滤器用于过滤粉尘
