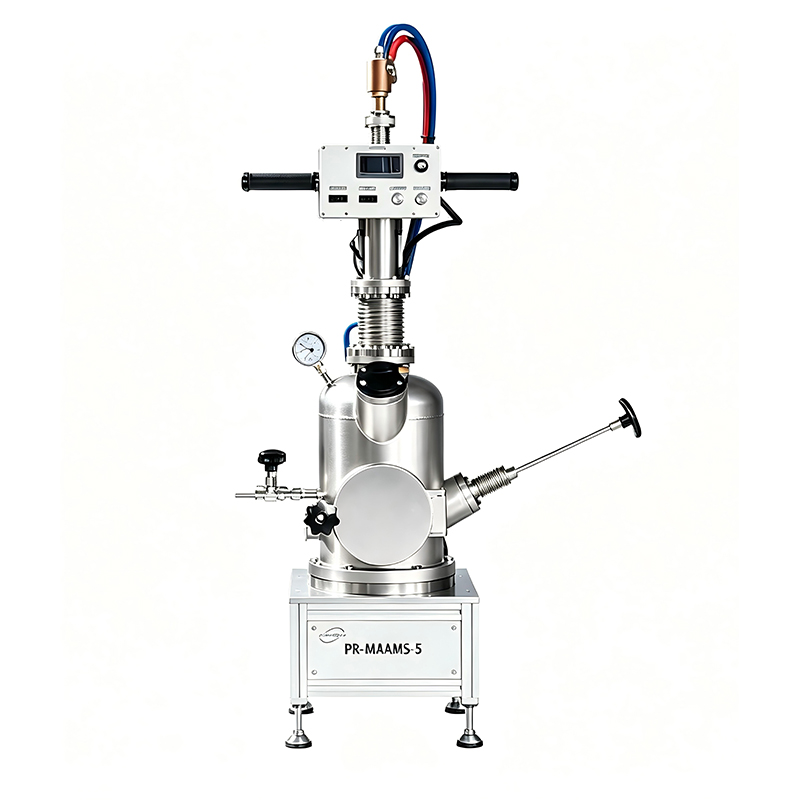

3500℃ 单工位50克非自耗电弧熔炼炉PR-MAAMS-5
PR-MAAMS-5（非自耗式）小型金属熔炼系统是一款小型的高真空电弧熔炼炉，配备一个可视真空压力表，可直接观察腔室内真空度。在不破坏气体保护气氛的条件下可翻转合金锭进行多次熔炼，且可以同时制备多达4个样品。PR-MAAMS-5（非自耗式）小型金属熔炼炉体积小巧，操作简单方便，可熔炼样品数量多，因此是高等院校、科研院所制备金属及合金试样的理想设备，可用于新型合金材料的制备及提纯、混合应用，如高熵合金、高温合金等。PR-MAAMS-5（非自耗式）小型金属熔炼炉采用钨针做电极，钨的熔点极高，电弧温度可高达3500℃，几乎可以融化所有金属。该炉工作过程中要用循环水对电极和坩埚进行冷却，保证电极和坩埚不会被熔化。
技术资料
相关产品
产品型号 | PR-MAAMS-5 |
设备结构 | 系统主要由电弧熔炼真空室、电弧枪、电弧熔炼电源、4工位水冷铜坩埚、翻转机械手、真空吸铸装置（选配）、磁力搅拌、工作气路、 系统抽气、真空测量及电气控制系统、安装机台等各部分组成。 |
安装条件 | 电源380V 50Hz 功率大于10KW，波动范围：小于±6％，配置多路接线插座； 可靠地线，对地电阻小于2Ω； 具有民用自来水或循环冷却水，水温小于25℃，流量要求达到12升/分钟，及回水通道； 安装场地面积大于3M2,高度要求高于2.4M； 要求安装场地的标准温度为20℃～24℃，标准相对湿度为50%～60%； 要求有普通氮气，压强要在2～3个大气压之间； 外排废气管道 |
主要参数 | 电源：AC380V 50Hz 真空腔：Ø185mm×225mm 坩埚：共有5个工位，4个工位（30mm），1个熔炼除气工位（20mm）；熔炼样品重量（以Fe标定）：样品最大重量50克； 真空度：标配旋片泵可达10Pa，分子泵可达9*10-4Pa 非自耗式起弧电极：钨针（W） 适用范围：可用于熔炼熔点低于钨金属的金属材料 熔炼温度：Max可达3500℃，几乎可熔化所有金属 输出电流：0～315A |
真空度 | 极限真空：5.9*10-5Pa。 系统漏率小于5.0*10-8Pa.l/S。 系统从大气开始抽气，30分钟可达到9*10-4Pa； 停泵12小时后真空度≤30Pa. |
真空系统（选配） | FF100 180/s复合分子泵及变频控制电源：1台 4L/S直联机械泵：1台； KF40高真空挡板阀：1只（用于分子泵与真空室隔离）； 分子泵与机械泵软联接金属软管：1套 分子泵泵口防护网：1套 宽量程数显真空计：1套 热偶规：1套（1.0x105Pa～1.0x10-1Pa）； 电离规：1套（1.0x10-1Pa～1.0x10-5Pa） |
水冷设备 | 电源：AC220V 50HZ 功率：800W 工作电流：1.4-2.1A 制冷量：2361Btu/h 水箱容量：6L 出入水口：外径12mm宝塔接头 水流速度：16L/min |
