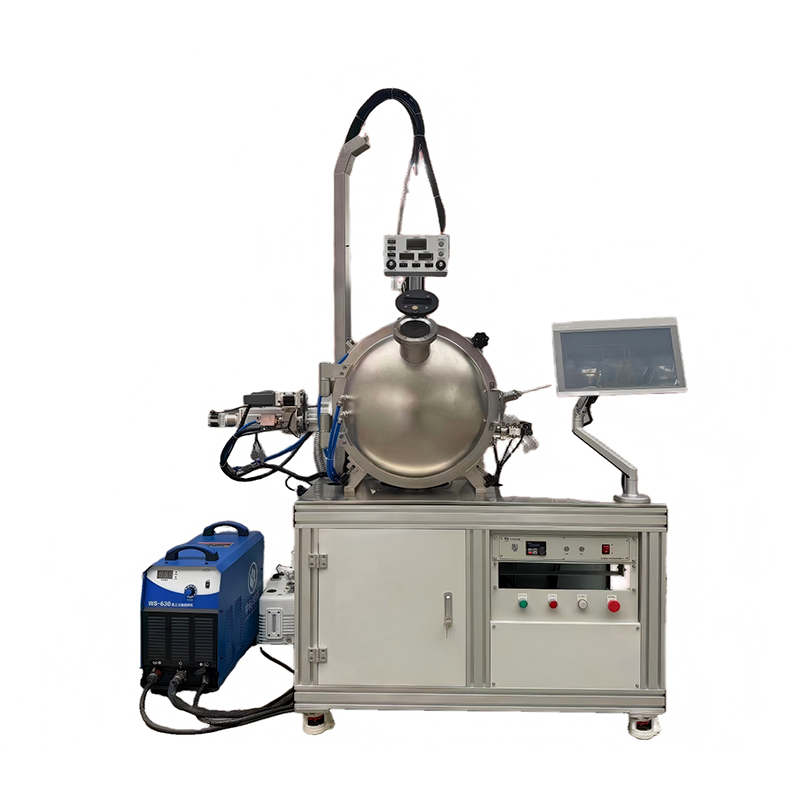

3500℃ 单工位300克非自耗电弧熔炼炉PR-MAAMS-300
本电弧熔炼系统设备主要由真空及测量系统、非自耗电弧熔炼系统、吸铸系统（选配）、电控系统、工作台架、水路等附件系统组成，可在高纯氩气保护环境下利用钨电极产生的电弧熔化各类低、高熔点金属材料，不仅可以进行稀土金属元素及金属的合金化处理，也可用于半导体材料如硅材料的熔融。可选配下吸铸功能，用于制备块状、棒状及不规则形状的合金试样，可用于制备大块非晶材料及各类难熔合金材料。结构紧凑，外形美观，适合高校、科研院所及企业用于材料研究、开发、质量控制等。
技术资料
相关产品
产品型号 | PR-MAAMS-300 |
设备结构 | 系统主要由电弧熔炼真空室、电弧枪、电弧熔炼电源、水冷铜坩埚、翻转机械手、真空吸铸装置（选配）、磁力搅拌、工作气路、系统抽气、真空测量及电气控制系统、安装机台等各部分组成。 |
安装条件 | 总功率：380V 50Hz 功率大于72KW，波动范围：小于±6％，配置多路接线插座； 可靠地线，对地电阻小于2Ω； 冷却水：压力2-3Bar ，流量1T/Hr，进水温度小于40摄氏度。 占地空间：约1700 mm（宽）×1250 mm（深）×2200 mm（高） 要求安装场地的标准温度为20℃～24℃，标准相对湿度为50%～60%； 压缩空气（用户自备）：用量小于40L/Min，压力0.4MPa。； 外排废气管道 控制柜到设备动力线缆用户自备。 |
非自耗电弧熔炼 系统 | 真空室为圆型卧式前开门结构，真空室采用304不锈钢材质，双层炉壁水冷结构并电解处理。 电弧熔炼电源，电流最大1000A。 引弧及熔炼电极采用钨电极，引弧方式为气氛保护下非接触式高频引弧。 电弧枪采用波纹管密封结构，通过电机驱动直线导轨升降。 熔炼方式为手动引弧，通过操作把手调节电弧枪摆角实现手动旋转熔化。 机械手采用波纹管密封，用于转移合金锭。 电动旋转水冷铜坩埚：工位呈半球平底碗碟状，最大熔炼合金量：300克（以Fe计算）。 设有电磁搅拌功能。 |
真空及测量 系统 | 真空获得采用机械泵或分子泵组（分子泵为选配）。 真空测量采用数显真空计（单机械泵采用电阻规，分子泵组采用复合真空计） 设有两路进气阀门，可充入保护性气氛及大气，可充气体压力最大：0.05MPa。 真空室主抽口前端设有金属过滤网。 极限真空度：6.7×10-4 Pa（冷态），压升率小于1 Pa/H。
|
电控系统 | 运动控制系统：电弧枪升降运动及水冷铜坩埚旋转。 通过按钮控制真空泵及阀门的启停。可实现西门子PLC程序控制抽真空、充入工作气体、腔室放气等过程，电控系统具备近程、远程双控功能，可根据需要切换。 安全保护连锁系统：水流继电保护：报警（蜂鸣）并切断相关电源。 总控电源系统。
|
水冷循环及检测 系统 | 循环水源：配循环水机。 水路系统：分水器+阀门+汇流器。 测量单元：水流继电器+水压表+水温传感器。 |
