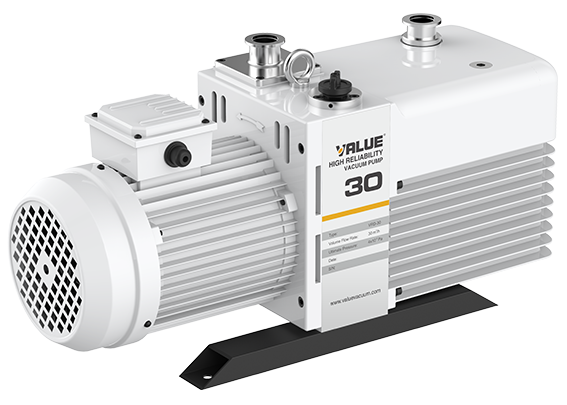

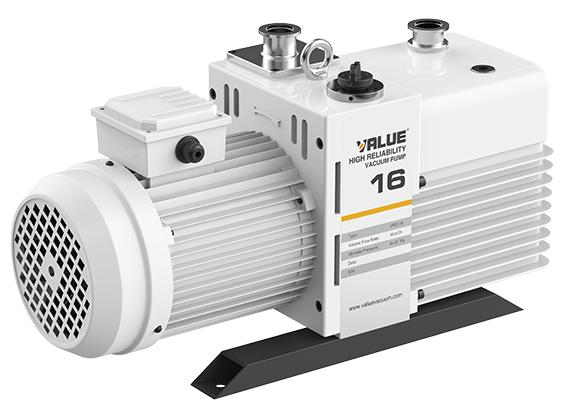

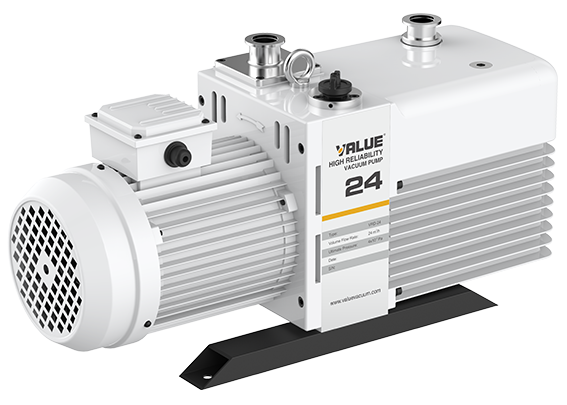

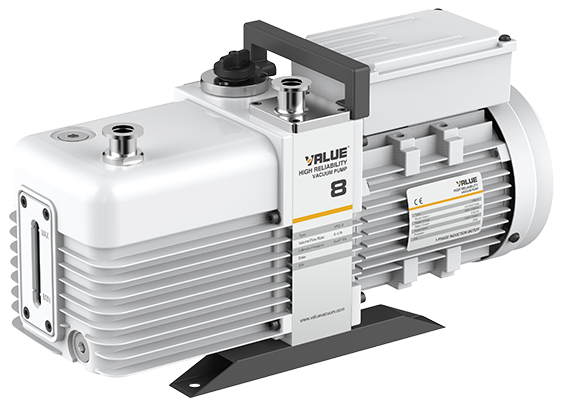

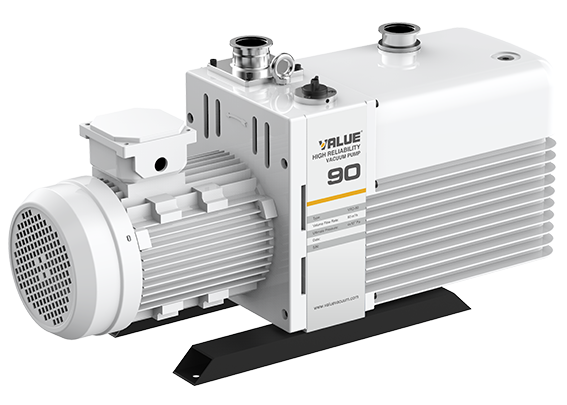

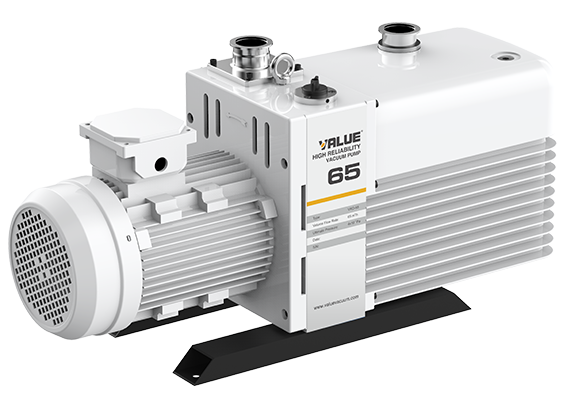

VRD系列双级真空泵
VRD系列真空泵是属于高速直联（电机直接驱动）双级旋片油封式变容真空泵。泵体采用整体式结构设计，内置齿轮油泵设计，真空泵压力油控制的防返油阀设计，油泵压力控制系统，低噪音NSK轴承及完善的润滑密封结构系统。
技术资料
相关产品
优秀的性能，整体式缸体结构，具有更高的精度，经验证的旋片技术，使性能更加稳定，确保系统具有更高的可能性
良好的散热，风冷结构，无需外接水冷箱，减少系统安装和维护成本
强制润滑，内置齿轮泵及恒压供油机构强制供油，高吸气压强下也能稳定可靠运行
多档气镇设计，满足客户的真空度要求和水蒸气的处理能力
氟橡胶密封件提高抗腐蚀性，解决漏油问题
双重防返油结构，自动防返油阀，更可靠地保护您的真空系统在停机后免受油的污染
高品质油雾过滤器，有效过滤油雾，保护环境清洁
型号 | VRD-4 | VRD-8 | VRD-16 | VRD-24 | VRD-30 | VRD-48 | VRD-65 | VRD-90 | ||
抽气速率 | 50HZ | m³/h(L/S) | 4(1.1) | 8(2.2) | 16(4.4) | 24(6.6) | 30(8.3) | 48(13.3) | 65(18) | 85(23.6) |
60HZ | m³/h(L/S) | 4.8(1.3) | 9.6(2.6) | 19.2(5.2) | 28.8(7.9) | 36(9.9) | 57.6(16) | 78(21.6) | 102(28.3) | |
极限压力 | 气镇关 | Pa | 5*10-2 | 4.2*10-2 | 4.2*10-2 | 4.0*10-2 | 4.0*10-2 | 4.0*10-2 | 4.0*10-2 | |
气镇开 | Pa | 10 | 8*10-1 | 8*10-1 | 8*10-1 | 1.5 | 1.5 | 1.5 | ||
电机功率 | 380V（三相） | kw | 0.4 | 0.75 | 1.1 | 1.1 | ||||
220V（单相） | kw | 0.37 | 0.55 | 0.75 | 1.5 | 2.2 | 3 | |||
所需油量 | L | 0.6~1.0 | 0.9~1.5 | 1.3~2.0 | 1.3~2.0 | 3.3~4.5 | 3.3~4.5 | 3.3~4.5 | ||
进气口 | DN | KF16/KF25 | KF25 | KF25/KF40 | KF25/KF40 | KF40 | KF40 | KF40 | ||
排气口 | DN | |||||||||
重量 | KG | 19 | 21 | 30 | 35 | 43 | 62 | 65 | 65 | |
