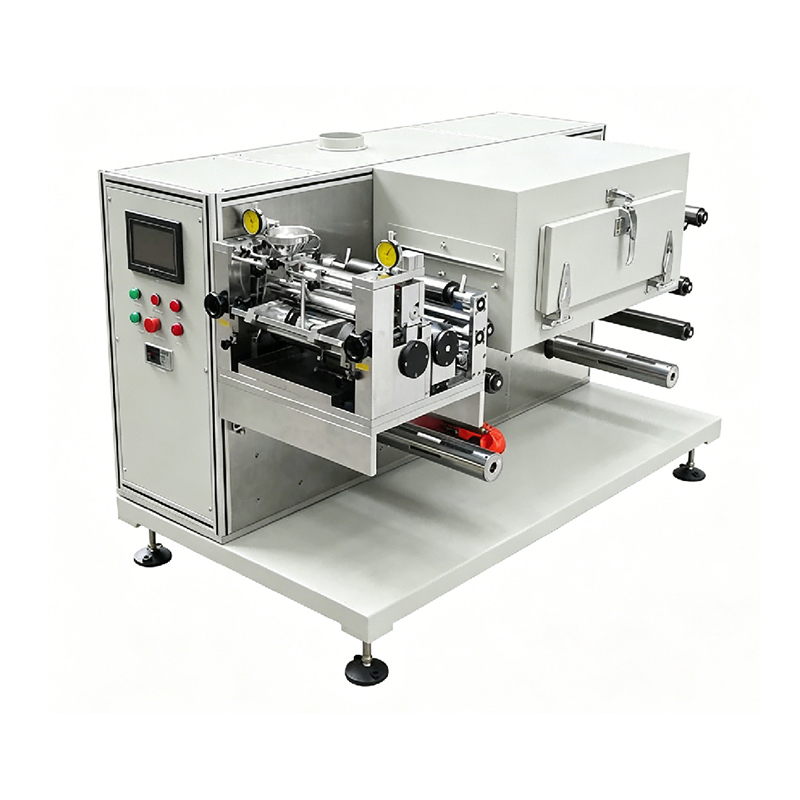

PR-AFA-CBC300三辊转移式涂覆机
PR-AFA-CBC300刮刀三辊转移式涂覆机(Comma Bar Coater)，卷对卷方式连续涂覆，幅宽330mm，涂覆宽度50-300mm，150℃热风烘箱，含浆料搅拌、收卷纠偏功能.
技术资料
相关产品
特点 | 基材张力控制，走带稳定，配置纠偏装置； 热风式烘箱，上、下双面吹风，干燥效果优质； 三辊转移式涂覆，有较宽的涂覆窗口； 逗号刮刀计量，配合精密调节机构，获得高涂覆精度； PLC控制，触摸屏操作，方便易用； |
电源 | 单相AC220V±10%，频率50Hz，功率5KW |
气源 | 0.5-0.7MPa压缩空气 |
涂覆类型 | 三辊转移式连续涂覆 |
适用体系 | 正极油系浆料（钴酸锂、磷酸铁锂、锰酸锂、三元）、负极水系浆料（石墨、硅系负极）、超级电容器浆料 |
基材幅宽 | Max.330mm |
涂覆宽度 | 50～300mm，可通过挡板调节 |
机械速度 | 0.01-0.9m/min |
涂覆钢棍 | Ф100mm，表面镀铬 |
涂覆胶辊 | Ф100mm，表面三元乙丙橡胶 |
胶辊移动 | 气缸驱动 |
涂覆刮刀 | Ф100mm，表面镀铬 |
涂覆精度 | ＜±3μm |
刮刀调节 | 手动调节 |
涂覆厚度 | 40~200μm（视浆料粘度而定） |
张力控制 | Max 60N(可调） |
料盒容积 | 约0.7L(涂覆宽度160mm) |
干燥单元 | 单节长度0.8m，共1节（标配为热风干燥） |
干燥温度 | Max.150℃,均匀性±5℃（工作位置，首尾除外），温度可设定 |
进 风 | 离心风机，风量198 m^3⁄h ，功率50W |
排 风 | 离心风机，风量570 m^3⁄h ，功率200W，接口：120mm（连接5英寸铝箔风管） |
加 热 箱 | U型加热管，共4KW |
收放卷径 | Max.Ф250mm |
收放卷芯 | 3英寸胀轴 |
收卷精度 | ±0.5mm |
设备尺寸 | L1650*W950*H1050mm |
重量 | 约1000 kg |
