4H-SiC晶体基片

4H-SiC晶体基片是碳化硅(SiC)的一种晶体类型,碳化硅有大约250种晶体类型,包括3C、4H和6H等,但4H-SiC尤其受到人们的关注。"4H"代表六角晶型,数字“4”表示C-Si双原子层沿C方向的堆垛周期数。

4H-SiC晶体基片的制备工艺一般包括物理气相传输法(PVT),这种方法可以制备出直径209 mm的4H-SiC单晶,然后通过多线切割、研磨和抛光等一系列加工工艺制备出标准8英寸SiC单晶衬底。此外,另一种新的突破方法是晶圆级立方碳化硅单晶生长,该晶体与目前应用广泛的六方碳化硅(4H-SiC)不同,有望制备出更高性能的产品。

在电学性质上,4H-SiC具有显著的优势。例如,其禁带宽度可以达到3.26eV,迁移率高:900cm2/V.s。因此,4H-SiC晶体基片被广泛应用于电力电子、射频微波等领域。


技术资料

相关产品

产品名称

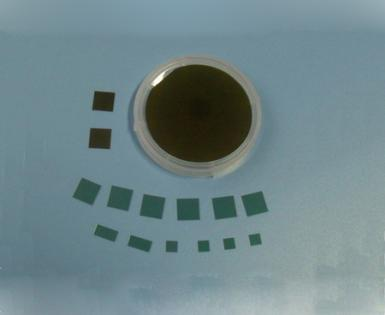

 4H-SiC晶体基片

技术参数

晶体结构: 六方晶系

晶格常数:a=3.08Å  c=10.05Å

熔点2827℃

硬度(Mohs):≈9.2

方向:生长轴或偏(0001) 3.5°

密度(g/cm3)3.16

带隙:2.93eV (间接)

导电类型:N导电

电阻率:0.1-0.01 ohm-cm

介电常数:e(11) = e(22) = 9.66     e(33) = 10.33

导电率:5W / cm·K

生长方式:MOCVD(有机金属化学气相沉积)

产品规格

常规晶向:

常规尺寸:10x5mm 10x10mm,dia2"x0.33mm,dia4"x0.35mm

抛光情况:单抛、双抛抛光面:常规单抛为“Si” 面抛光,可按要求做“C”面抛光

抛光面粗糙度:< 15A注:尺寸及方向可按照客户要求定做。

晶体缺陷

人工生长单晶都可能存在晶体内部缺陷

标准包装

1000级超净室,100级超净袋或单片盒封装
