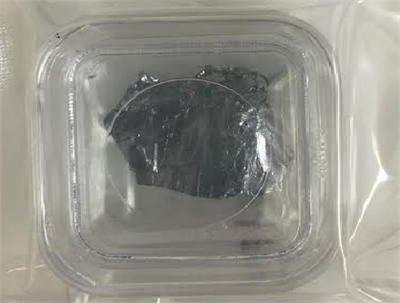

MoS2 晶体
MoS2有人工和天然两种，人工的没有缺陷峰，天然的缺陷峰信号在波长范围：400-500之间，如果你研究的不在那个波段内区别就不会太大。常用于半导体电子器件，光学器件等研究。
技术资料
相关产品
| 产品名称 | MoS2 二硫化钼 |
| 天然技术参数 | 晶体结构：六方晶系 类型：天然 熔点：2375℃ 纯度：>98％ 外观：银白色 电导：半导体 带隙：块体MoS2间接带隙1.2 eV, 单层MoS2直接带隙 1.8 eV 常规尺寸：10 mm x 10 mm ，20 mm x 20 mm，15 mm x 15 mm |
| 人工技术参数 | 晶体结构：六方晶系 类型：CVD法人工合成 熔点：1185℃ 纯度：>99.99％ 外观：黑色/银灰色 电导：半导体 带隙：块体MoS2间接带隙1.2 eV, 单层MoS2直接带隙 1.8 eV 常规尺寸：~ 3x3x0.1 mm 面积≥10平方毫米 生长方法：分子外延，化学气相沉积，天然 晶格常数：a=b=3.15Å ,c=12.29Å, α=β=90°,γ=120° |
| 标准包装 | 1000级超净室，100级超净袋或单片盒封装 |
